ОПИСАНИЕ РАБОТЫ

tn-%20%281%29.jpg?1464695879

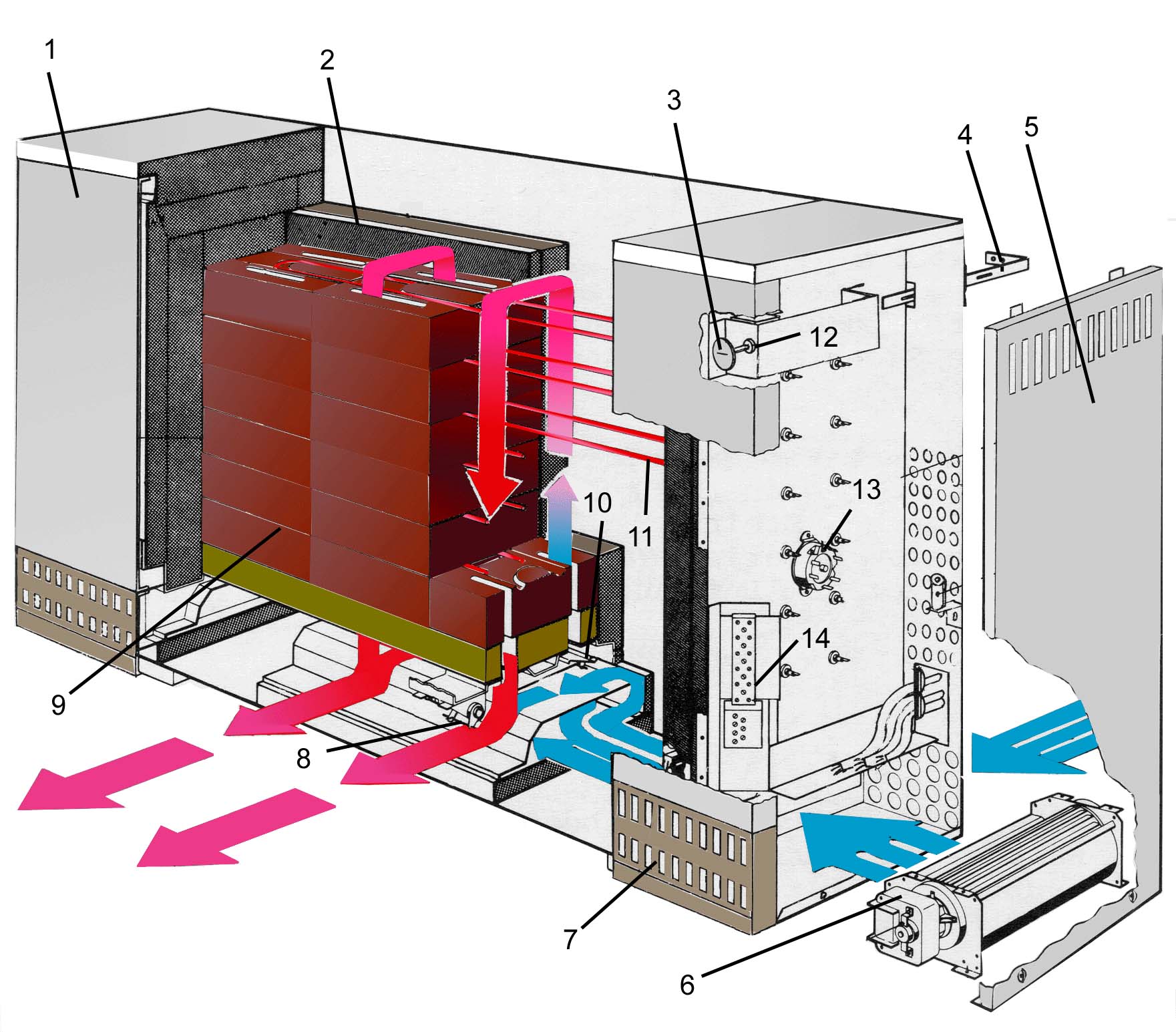

Корпус теплонакопителя прямоугольной формы, изготовлен из листовой оцинкованной стали с жаропрочным лакокрасочным покрытием. Передняя (поз.1), две боковые панели (поз.5) и выпускная решётка (поз. 7) быстросъёмные. Внутри прибора располагаются тепло-накопительные блоки (поз. 9) и проходящие между ними трубчатые электронагреватели (поз.11). Теплонакопительное ядро изолировано от корпуса теплоизоляционными пластинами (поз.2).
С правой стороны прибора за боковой панелью расположены узлы ввода и подключения прибора (поз.14) к электросети, в верхней части – манометрический терморегулятор (поз.12), управляющий уровнем зарядки прибора тепловой энергией.
В нижней части находится вентилятор (поз.6), создающий поток воздуха.
Воздух нагревается, проходя через специальные воздушные каналы в теплонакопительных блоках (для моделей мощностью 4 кВт и выше устанавливается второй вентилятор с левой стороны прибора).

Прогретый воздух поступает к выпускной решётке в нижней части прибора, где происходит его смешивание с прохладным воздухом при помощи заслонки (поз.10), управляемой биметаллической спиралью (поз.8).
Бесшумно работающие вентиляторы управляются комнатным терморегулятором. Часть накопленного тепла отдаётся в окружающую среду с внешней поверхности прибора в виде мягкого теплового излучения. Термопредохранитель (поз.13) отключает ТЭНы при достижении предельной температуры теплоаккумулирующего ядра.
Для крепления прибора к стене в верхних частях боковых стенок корпуса предусмотре-ны два регулируемых по длине кронштейна (поз. 4), выходящие через отверстия задней стенки.
Если стандартное крепление не подходит для Вашей стены, то необходимо изготовить специальное крепление.
Зарядка прибора теплом может производиться в специально отведенные для этого часы, устанавливаемые энергоснабжающей организацией и регулируется автоматически блоком управления или вручную, с использованием ручки манометрического терморегулятора (поз. 3).
